自动为 TEM 照片添加标尺
［总点击：1010次］经常要做透射电镜，每次拿回结果的时候都要手工为其添加标尺（就是在图片的某一角落添加一条一定长度的直线，一般是一厘米，然后上面标注上此段长度的线条代表的实际长度，就和地图的比例尺一样），开始我使用gimp标注，一次两次倒还凑活，太多了就受不了了，于是乎决定写一个脚本来自动处理这种事（机械的活就该机器来干嘛，机器的活总是人来干的话，那咱智慧生物岂不白长了个脑袋不是？！）
挽上袖子开工，思路如下：
1） 根据放大倍数算出一定长度（这里是一厘米）代表的实际长度，以此来产生用于标注的文本。算法根据电镜老师的说明：请将图片在PHOTOSHOP中打开，将图片的尺寸改为8.1cmx5.4cm,此时，在10万倍的情况下，1cm代表100nm
2） 将原图缩小到一定尺寸（8.1cmx5.4cm）
3） 在原图上面右下角贴上文字（就是1中算出的实际尺寸）
4） 把一厘米的长度棒贴到文字下面（长度棒是事先画好的一条棒子），完工！

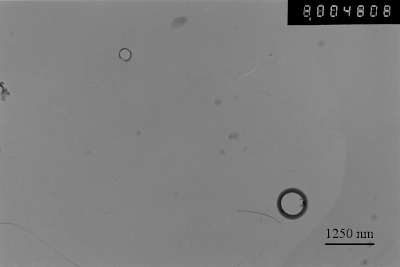

先是尝试了将图片缩小到8.1cmx5.4cm，结果发现图片很小，很奇怪，不过不论gimp/ps做出来的都是这个德性， 因此将图片缩小为8.1*3cmx5.4*3cm的大小，相应的长度棒也增大三倍，这下产生出来的图片就大而清晰了，呵呵 从此就不必再干这种体力活咯，来个图代表一下先：
 |
| 发件人 xiooli |
下面是代码（bar.tiff要自己画，长度是三厘米，这个是gimp上设的三厘米，切忌用尺子在屏幕上量出三厘米哦）：
1 #!/bin/bash
2 #Author: xiooli <xioooli[at]yahoo.com.cn, http://joolix.com>
3 #Licence: GPLv3
4 #Version: 20090707
5 #注：三个参数（第三个可选），分别是放大倍数（单位是万倍）、原文件和输出文件
6
7 Mag="$1"
8 [ "$1" = "-h" ] && echo "$0 放大倍数（万倍） 原文件 输出文件（可选）" && exit
9 Infile="$2"
10 Outfile="${3:-"fixed-`basename $2`"}"
11 #标尺图像文件的路径
12 Barpic=$HOME/.Share/bar.tiff
13 Text="`bc -l<<<"10/$Mag*100"`"
14 Text="${Text%.*} nm"
15 #文字位置
16 TextX=560
17 TextY=410
18 #文字与标尺的间距
19 Interval=9
20 Font=Times-New-Roman-Normal
21 FontSize=24
22
23 [ ! "${#@}" -ge 2 ] && echo "参数个数不对。" && exit
24
25 [ -f "$Infile" ] && \
26 convert -resize 689×460 "$Infile" "/dev/shm/resize-tmp.tiff"
27
28 [ -f "/dev/shm/resize-tmp.tiff" ] && \
29 drawtext="convert -font \"$Font\" -fill black -pointsize $FontSize -draw ‘text ${TextX},${TextY} \"$Text\"‘ \"/dev/shm/resize-tmp.tiff\" \"/dev/shm/addtext-tmp.tiff\"" && eval $drawtext
30
31 [ -f "/dev/shm/addtext-tmp.tiff" -a -f "$Barpic" ] && \
32 composite -geometry "+${TextX}+$(($TextY+$Interval))" "$Barpic" \
33 "/dev/shm/addtext-tmp.tiff" "$Outfile"
